¿Cómo se conecta un sistema PA?

Conectar una instalación PA parece complicado. Diferentes componentes como altavoces, cables, posibles amplificadores y subwoofers, pero en la práctica todo esto no es tan difícil. En este blog te explicamos paso a paso cómo conectar una instalación PA, para que tengas un sonido claro y bueno durante tu próxima fiesta o discurso.

¿Cuál es la diferencia entre sistemas PA activos y pasivos?

La diferencia entre sistemas PA activos y pasivos está en el amplificador. En una instalación PA activa, el amplificador está integrado en el altavoz, mientras que en una instalación PA pasiva necesitas un amplificador externo.

En una sistema PA activo, primero conectas el altavoz a la corriente y después a tu fuente de sonido, como una mesa de mezclas, controlador DJ, portátil o teléfono. Si utilizas una mesa de mezclas, el sonido va primero a la mesa y después a los altavoces. Como el amplificador ya está dentro del altavoz, no necesitas un amplificador externo y el sistema es claro y rápido de montar.

En una sistema PA pasivo, el amplificador no está integrado en el altavoz. Por eso utilizas un amplificador aparte que alimenta los altavoces. Esto puede ser útil, porque puedes adaptar el amplificador a tus altavoces y a tu uso. No solo miras lo que encaja físicamente, sino también el número de canales, la potencia y la impedancia de tus altavoces. Así, más adelante suele ser más fácil ampliar o elegir otro amplificador si tu equipo cambia.

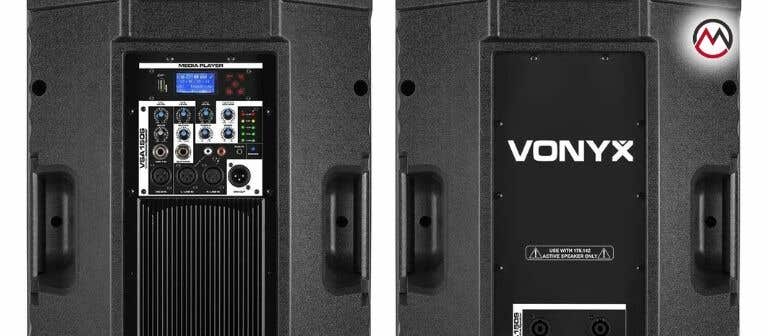

Imagen de la parte trasera de un altavoz activo (izquierda) y un altavoz pasivo (derecha)

¿Qué necesitas para conectar un sistema PA?

Una instalación PA está formada por algo más que altavoces. También tienes una fuente de sonido, una mesa de mezclas, micrófonos y los cables adecuados. A continuación ves los componentes que encontrarás con más frecuencia.

• Altavoces PA: de aquí sale el sonido. Convierten la señal de audio en sonido y determinan en gran parte el volumen y el carácter sonoro.
• Amplificador PA: solo necesario en una instalación PA pasiva. Con altavoces pasivos necesitas un amplificador PA externo para alimentar los altavoces.
• Fuente de sonido: es el dispositivo del que procede la música o el audio, como un teléfono o un portátil.
• Mesa de mezclas: práctica cuando utilizas varias fuentes de sonido a la vez. Regulas el volumen por canal y equilibras, por ejemplo, la música y los micrófonos.
• Micrófonos: para anuncios, presentaciones o cantar. Con los micrófonos adecuados, tu voz se mantiene clara y bien entendible.
• Cables y corriente: utiliza cables que encajen con las entradas y salidas de tus equipos. Para la señal de audio sin amplificar se suele usar un cable XLR o jack de 6,3 milímetros.



Guía paso a paso para conectar un sistema PA activo

A continuación lees paso a paso cómo conectar un sistema PA activo.

1. Asegúrate de que todo el equipo esté apagado.
   Gira todos los controles de volumen completamente a cero, también el volumen master y los controles de canal.
2. Coloca los altavoces en el lugar adecuado
   Coloca los altavoces de forma estable, preferiblemente sobre soportes, y oriéntalos hacia el público.
3. Conecta tu fuente de sonido a la mesa de mezclas
   Conecta tu micrófono, controlador DJ, portátil u otra fuente de sonido a la mesa de mezclas.
4. Conecta la mesa de mezclas a los altavoces activos
   Conecta la salida izquierda y derecha de la mesa directamente a los altavoces activos.
5. Conecta la corriente
   Enchufa los altavoces activos a la toma de corriente.
6. Enciende todo en el orden correcto
   Enciende primero la fuente de sonido, después la mesa de mezclas y por último los altavoces activos.
7. Sube el volumen poco a poco
   Sube el volumen paso a paso. Presta atención a los indicadores de clip o peak. Si permanecen encendidos constantemente, el sistema está demasiado alto.
• Consejo: es útil ajustar previamente la fuente de sonido a un volumen bastante alto. Así evitas tener que subir más tarde el volumen del teléfono, lo que podría hacer que el sonido entrara de repente demasiado fuerte.
8. Prueba el sonido
   Prueba con música y con un micrófono. Ajusta la EQ donde sea necesario y comprueba que izquierda y derecha estén bien conectadas.



Guía paso a paso para conectar un sistema PA pasivo

A continuación lees paso a paso cómo conectar un sistema PA pasivo.

1. Apaga todo y baja el volumen
   Asegúrate de que todo el equipo esté apagado. Después gira todos los controles de volumen completamente a cero, también el volumen master y los controles de canal.
2. Coloca los altavoces en el lugar adecuado
   Coloca los altavoces de forma estable, preferiblemente sobre soportes, y oriéntalos hacia el público.
3. Conecta tu fuente de sonido a la mesa de mezclas
   Conecta tu micrófono, controlador DJ, portátil u otra fuente de sonido a la mesa de mezclas.
4. Conecta la mesa de mezclas al amplificador
   Conecta la salida izquierda y derecha de la mesa de mezclas al amplificador.
5. Conecta el amplificador a los altavoces
   Utiliza para ello cables de altavoz, como cables speakon. Conecta la salida izquierda del amplificador al altavoz izquierdo y la salida derecha al altavoz derecho.
6. Conecta la corriente
   Enchufa el amplificador a la toma de corriente.
7. Enciende todo en el orden correcto
   Enciende primero la fuente de sonido, después la mesa de mezclas y por último el amplificador.
8. Sube el volumen poco a poco
   Sube el volumen paso a paso. Presta atención a los indicadores de clip o peak. Si permanecen encendidos constantemente, el sistema está demasiado alto.
9. Prueba el sonido
   Prueba con música y con un micrófono. Ajusta la EQ donde sea necesario y comprueba que izquierda y derecha estén bien conectadas.



¿Cuándo está bien conectada tu instalación PA?

¿Dudas si todo está bien? Con esta checklist sabrás con seguridad que tu instalación PA está lista para usar:

• Todos los cables están firmemente conectados y en las conexiones correctas
• Izquierda y derecha están correctamente conectadas a los altavoces
• Los altavoces están en el lugar adecuado y orientados hacia el público
• La corriente está conectada de forma segura y los cables no quedan sueltos en zonas de paso
• El volumen está bajo al encender y se sube poco a poco
• No se encienden indicadores de clip o peak durante el uso normal
• La música y el micrófono suenan claros, sin ruido ni distorsión
• Has hecho una breve prueba de sonido con todos los dispositivos conectados
